交叉滚动柱式内齿 CRI

可同时承受较大的轴、径向负荷与倾覆力矩，轴承内圈与外圈带有安装孔、润滑油孔、齿轮，可以满足各种条件的需求。内圈与外圈滚动轨道热处理后经研磨加工，隆低摩擦力；耐磨耗使用寿命长；高载荷能力。齿轮齿面热处理后经研磨加工，齿面光滑、齿形精准。除标准外亦可客制化，外径最大可达2500mm。

型录下载

加入询问单

高载荷能力

高刚度实现坚固的轴承应用

低摩擦

长使用寿命

表面保护和耐腐蚀

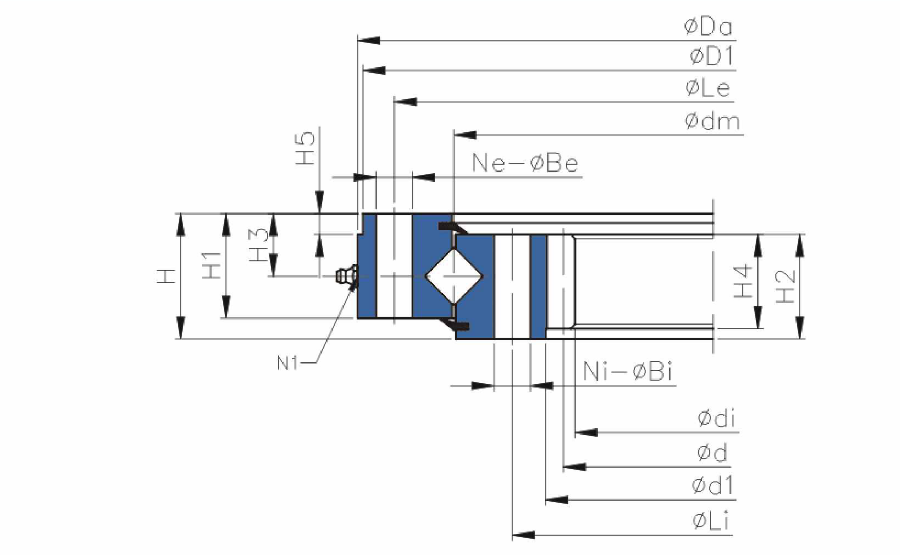

件号	尺寸							安装孔								齿轮尺寸				齿轮许用力		轴向负担		重量
								外环				内环				节圆直径	模数	尺数	移位量	额定	最大	动态	静态
	dm	Da	di	H	H1	H2	H3	Le	Ne	Be	Li	Ni	Bi	t	N1	D	m	z	x.m	Tfn	Tfmax	C	Co
	mm							mm			mm		mm	mm		mm			mm	KN		KN		kg
CRI.14.0414	414	486	326.5	56	44.5	44.5	28	460	24	14	375	368	M12	24	3	335	5	67	+0.75	16	46	167	595	31
CRI.14.0544	544	616	445.2	56	44.5	44.5	28	590	32	14	505	498	M12	24	4	456	5	76	+0.6	17	50	194	784	42
CRI.14.0644	644	716	547.2	56	44.5	44.5	28	693	36	14	605	598	M12	24	4	558	6	93	+0.6	21	56	210	919	50
CRI.14.0744	744	816	649.2	56	44.5	44.5	28	790	40	14	705	698	M12	24	4	660	6	110	+0.6	21	56	228	1070	58
CRI.14.0844	844	916	737.6	56	44.5	44.5	28	890	40	14	805	798	M12	24	4	752	8	94	+0.8	25	72	244	1220	59
CRI.14.0944	944	1016	841.6	56	44.5	44.5	28	990	44	14	905	898	M12	24	4	856	8	107	+0.8	25	72	258	1250	76

件号	尺寸							安装孔								齿轮尺寸				齿轮许用力		轴向负担		重量
								外环				内环				节圆直径	模数	尺数	移位量	额定	最大	动态	静态
	dm	Da	di	H	H1	H2	H3	Le	Ne	Be	Li	Ni	Bi	t	N1	D	m	z	x.m	Tfn	Tfmax	C	Co
	mm							mm			mm		mm	mm		mm			mm	KN		KN		kg
CRI.14.0414	414	486	326.5	56	44.5	44.5	28	460	24	14	375	368	M12	24	3	335	5	67	+0.75	16	46	167	595	31
CRI.14.0544	544	616	445.2	56	44.5	44.5	28	590	32	14	505	498	M12	24	4	456	5	76	+0.6	17	50	194	784	42
CRI.14.0644	644	716	547.2	56	44.5	44.5	28	693	36	14	605	598	M12	24	4	558	6	93	+0.6	21	56	210	919	50
CRI.14.0744	744	816	649.2	56	44.5	44.5	28	790	40	14	705	698	M12	24	4	660	6	110	+0.6	21	56	228	1070	58
CRI.14.0844	844	916	737.6	56	44.5	44.5	28	890	40	14	805	798	M12	24	4	752	8	94	+0.8	25	72	244	1220	59
CRI.14.0944	944	1016	841.6	56	44.5	44.5	28	990	44	14	905	898	M12	24	4	856	8	107	+0.8	25	72	258	1250	76
